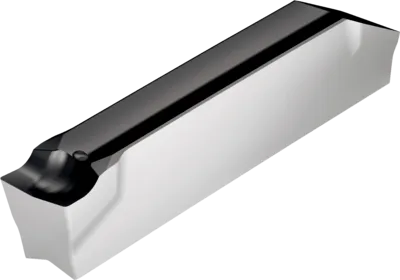

GX24-3F500N03-CF5 WSM33S

GX Отрезка и обработка канавок — Режущие пластины

ОписаниеУсловное обозначениеЗначение
Ширина пластиныs5mm
Радиус при вершинеr0’3mm
Длина режущей кромкиl23’7mm
подача на оборотf0’1–0’25mm
Допуск по ширине канавкиSTol±0.05mm
Допуск по длинеlTol±0.15mm
Cutting Speed
Vc
P
80–180 m/min
Vc
M
90–150 m/min
Vc
K
140–240 m/min
Vc
S
30–60 m/min
