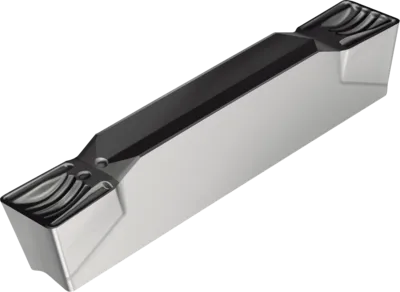

GX16-1E200N02-UF4 WSM23S

GX Обработка канавок и продольное точение — Режущие пластины

ОписаниеУсловное обозначениеЗначение
Ширина пластиныs2mm
Радиус при вершинеr0’2mm
Длина режущей кромкиl16mm
подача на оборотf0’1–0’15mm
Глубина резанияap0’3–1’2mm
Допуск по ширине канавкиSTol±0.05mm
Допуск по длинеlTol±0.15mm
Cutting Speed
Vc
P
120–190 m/min
Vc
M
120–170 m/min
Vc
K
150–250 m/min
Vc
N
220–310 m/min
Vc
S
50–70 m/min
