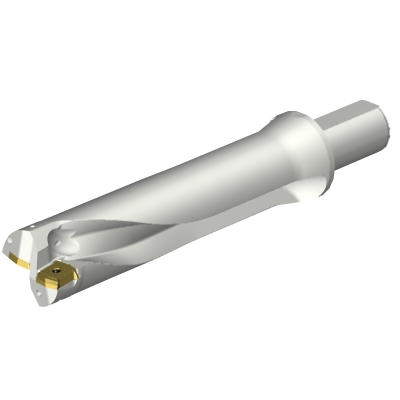

Сверло со сменными пластинами CoroDrill DS20
DS20-D5398LX38-04
| Диаметр резания(DC) | 53’975 mm |
|---|---|
| Нижнее отклонение допуска отверстия(TCHAL) | 0 mm |
| Верхнее отклонение допуска отверстия(TCHAU) | 0’35 mm |
| Рабочая длина(LU) | 217.489 mm |
| Отношение рабочей длины к диаметру(ULDR) | 4’029 |
| Max предел регулировки(ADJLX) | 3’927 mm |
| Часть 2 ID интерфейса режущего элемента(CUTINTMASTER) | CoroDrill DS20-0708-C (DS20-0708-C) | CoroDrill DS20-0708-P (DS20-0708-P) |
| Типа закрепления(MTP) | S |
| Крутящий момент(TQ) | 3 Nm |
| Интерфейс со стороны станка(ADINTMS) | Cylindrical shank (Drill shank with flange) -inch: 1 1/2 |
| Тип подвода СОЖ к инструменту(CNSC) | 4: axial concentric entry on circle |
| Давление СОЖ(CP) | 10 bar |
| Диаметр соединения(DCON) | 38.1 mm |
| Главный угол в плане(KAPR) | 81 deg |
| Высота режущей части(PL) | 1’589 mm |
| Общая длина(OAL) | 325’829 mm |
| Функциональная длина(LF) | 254.24 mm |
| Длина корпуса(LB1) | 220’421 mm |
| Max частота вращения(RPMX) | 7 000 1/min |
| Масса элемента(WT) | 2’962 kg |
