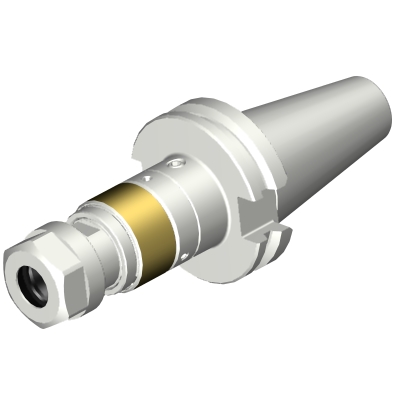

Переходник от BIG-PLUS CAT-V к CoroChuck™ 970
970-VB40-20-102
| Max диапазон резьб(TRMAX) | M12 |
|---|---|
| Интерфейс со стороны станка(ADINTMS) | BIG+/CAT-V -AD/B central/flange coolant — CAT-V40 |
| Интерфейс со стороны заготовки(ADINTWS) | ER collet (DIN6499-B) for tapping -ER20 |
| Тип подвода СОЖ к инструменту(CNSC) | 7: decentral over flange and axial |
| Тип подвода СОЖ к зоне резания(CXSC) | 1: axial concentric exit |
| Давление СОЖ(CP) | 80 bar |
| Диаметр соединения(DCON) | 20.8 mm |
| Функциональный диаметр(DFC) | 20 | 44.45 mm |
| Размер резьбы центрального болта(CRKS) | 5/8″-11 |
| Обеспечение чипа данных(DCP) | false |
| Функциональная длина(LF) | 89.2 mm |
| Длина корпуса(LB1) | 35’3 mm |
| Длина корпуса(LB2) | 78’1 mm |
| Длина корпуса(LB3) | 97’2 mm |
| Max частота вращения(RPMX) | 8 000 1/min |
| Масса элемента(WT) | 1’172 kg |
| Release date(ValFrom20) | 2016-02-16 |
| CoroPak(RELEASEPACK) | 16.1 |
