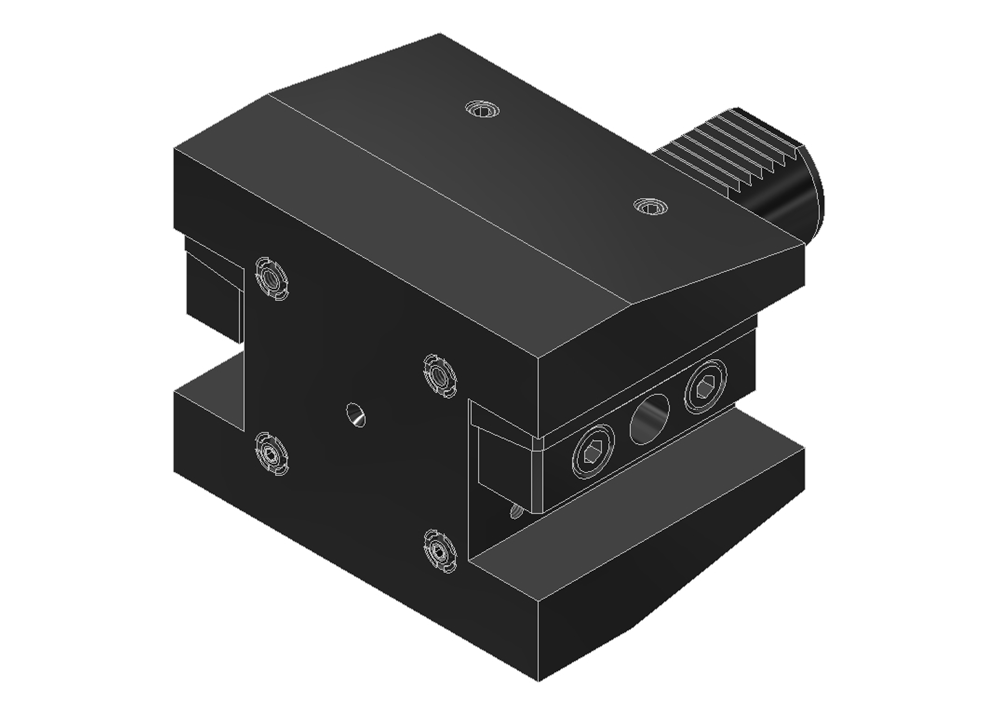

Square multiple holder, form D1
Premium class tooling system for highest production efficiency — Made in Germany
Technical feature
- Two tools can be clamped at the same time.
- Tool holder can be used for main spindle and counter spindle.
- Pressure plates are convertible.
- By the conversion, the position of the cutting edge can be changed between overhead and standard.
| Kraglänge (LPR) | 95.00 mm |
|---|---|
| Funktionslänge (LF) | 0.00 mm |
| Funktionshöhe (HF) | 25.00 mm |
| Funktionsbreite (WF) | 40.00 mm |
| Richtung Werkzeugaufnahme (HAND) | N |
| Anzahl Aufnahmen, werkstückseitig (CCONWS) | 2 |
| Produktgruppe | Tool holders and adapter |
| Produktart | Turning tool |
| Schaftgröße | VDI40 |
| Schnittstellengröße | Shank 25×25 |
| Umbaubar | yes — pressure plate |
| Drehbar Haupt- &’ Gegenspindel | No |
| Werkzeugorientierung | 0° |
