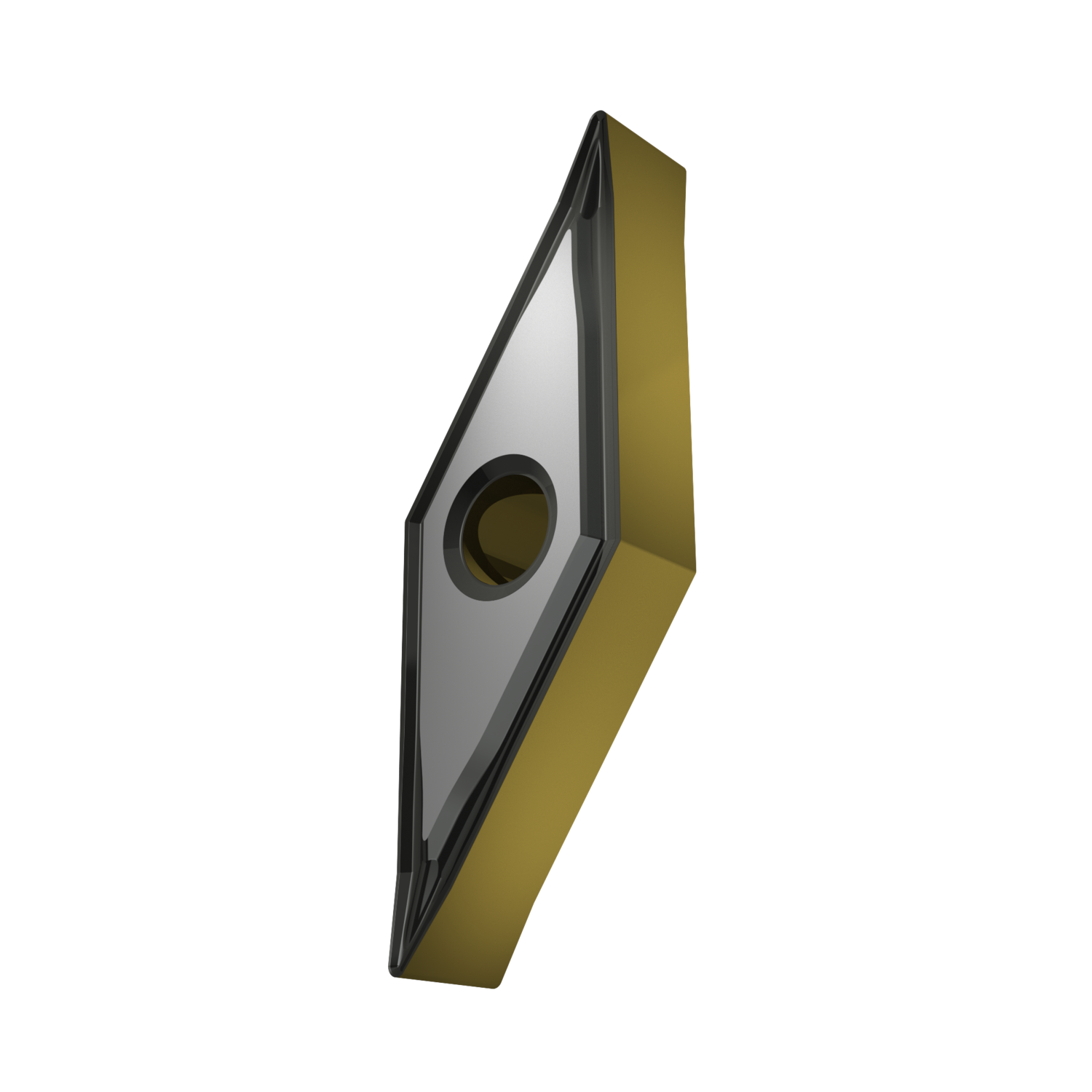

Пластина для точения — негативная’Material ID: 8345602
Двухсторонняя негативная пластина для токарной обработки’ 35° ромбическая с диаметр вписанной окружности 9.525 мм’ 4.76 мм толщина’ 0.4 мм радиус при вершине’ точность по ISO M’ стружколомающая геометрия NF’ закругленные режущие кромки’ сплав T9415′ покрытие MT-CVD’ функционально-градиентный субстрат WC-Co’ применение по ISO P05 -P30′ чистовая и получистовая обработка заготовок из конструкционных сталей
VNMG 160404E-NF:T9415
| Описание | Значение |
|---|---|
| Номер EAN | 3603604109192 |
| Номер продукции SAP | 80035460 |
| Обозначение ANSI | VNMG 331-NF:T9415 |
| Общая масса — граммы | 11.54 |
| Диаметр вписанной окружности — мм (IC) | 9.525 mm |
| Диаметр отверстия пластины — мм (D1) | 3.81 mm |
| Длина режущей кромки — мм (L) | 16.6 mm |
| Толщина пластины — мм (S) | 4.76 mm |
| Сплав | T9415 |
| Радиус при вершине — мм (RE) | 0.4 mm |
| Задний угол пластины’ код и угол | N 0° |
| Конструкция пластины | VNMG |
| Размер пластины | 16 |
| Тип пластины | G |
| Обозначение стружколомающей геометрии | NF |
| Форма пластины | V — ромбическая форма с углом 35° |
| Конструкция инструмента | VN |
| Insert Geometry | Negative |
| ISO | VNMG160404E-NF:T9415 |
