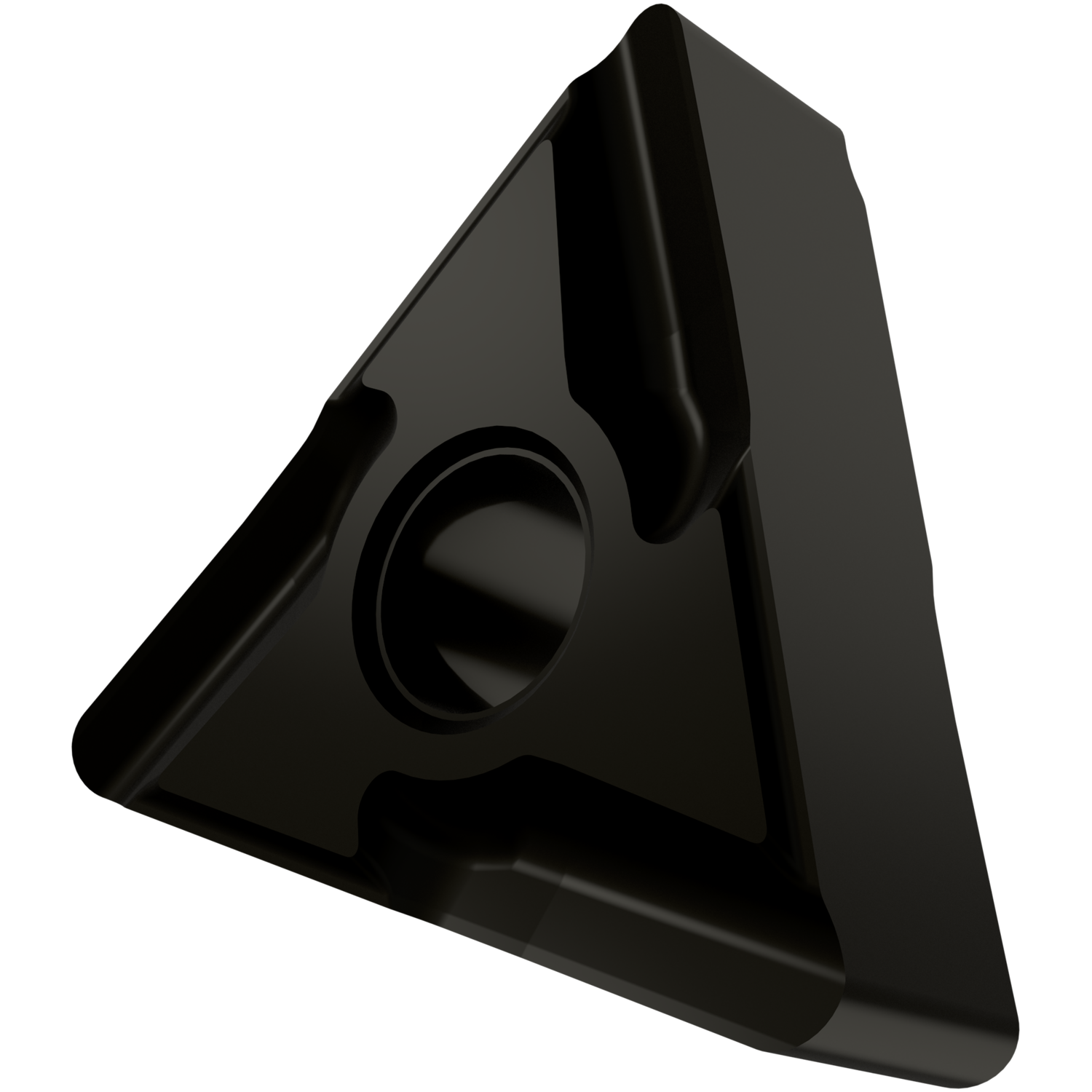

Пластина для точения — негативная’Material ID: 8014998
Двухсторонняя негативная пластина для токарной обработки’ треугольная с диаметр вписанной окружности 9.525 мм’ 4.76 мм толщина’ 0.4 мм радиус при вершине’ точность по ISO M’ стружколомающая геометрия SI’ закругленные режущие кромки’ сплав T9335′ покрытие MT-CVD’ функционально-градиентный субстрат WC-Co’ применение по ISO P20 -P45 и M15 -M40′ получистовая и черновая обработка заготовок из конструкционных сталей и нержавеющих сталей с державкой левого исполнения
TNMG 160404EL-SI:T9335
| Описание | Значение |
|---|---|
| Номер EAN | 3603603844179 |
| Номер продукции SAP | 80033508 |
| Обозначение ANSI | TNMG 331L-SI:T9335 |
| Общая масса — граммы | 7.55 |
| Диаметр вписанной окружности — мм (IC) | 9.525 mm |
| Диаметр отверстия пластины — мм (D1) | 3.81 mm |
| Длина режущей кромки — мм (L) | 16.5 mm |
| Толщина пластины — мм (S) | 4.76 mm |
| Сплав | T9335 |
| Радиус при вершине — мм (RE) | 0.4 mm |
| Задний угол пластины’ код и угол | N 0° |
| Конструкция пластины | TNMG |
| Размер пластины | 16 |
| Толщина пластины | 04 |
| Тип пластины | G |
| Обозначение стружколомающей геометрии | SI |
| Форма пластины | T — треугольная форма с углом 60° |
| Конструкция инструмента | TN |
| Insert Geometry | Negative |
| ISO | TNMG160404EL-SI:T9335 |
