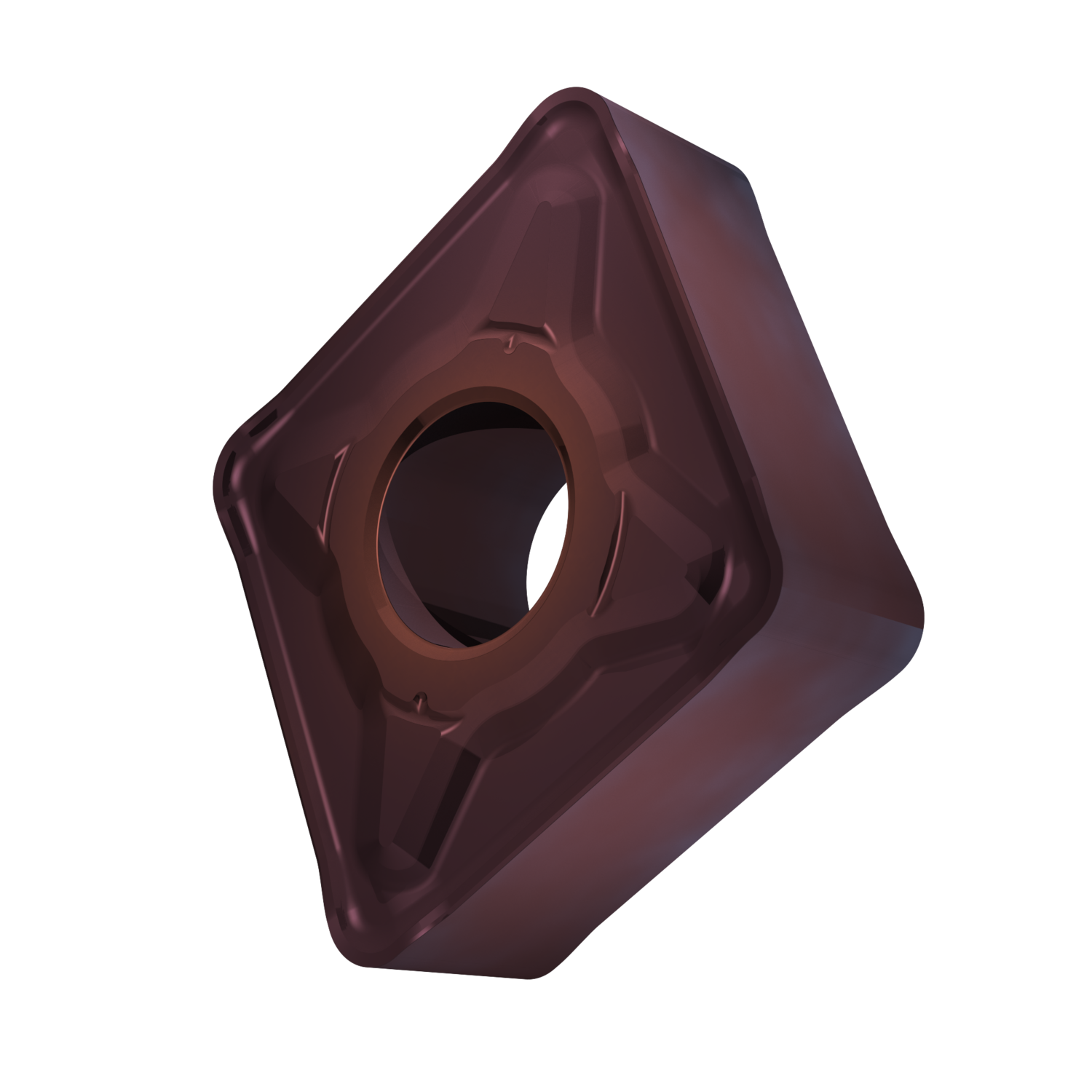

Пластина для точения — негативная’Material ID: 8342346
Двухсторонняя негативная пластина для токарной обработки’ 80° ромбическая с диаметр вписанной окружности 15.575 мм’ 6.35 мм толщина’ 1.6 мм радиус при вершине и точность по ISO M’ стружколомающая геометрия NRM’ сплав T8430′ покрытие PVD’ мелкозернистый субстрат WC-Co’ применение по ISO P20 -P40 и M20 -M35′ получистовая и черновая обработка заготовок из конструкционных сталей и нержавеющих сталей
CNMG 160616-NRM:T8430
| Описание | Значение |
|---|---|
| Номер EAN | 3603604108157 |
| Номер продукции SAP | 80035348 |
| Обозначение ANSI | CNMG 544-NRM:T8430 |
| Общая масса — граммы | 20.31 |
| Диаметр вписанной окружности — мм (IC) | 15.875 mm |
| Диаметр отверстия пластины — мм (D1) | 6.35 mm |
| Длина режущей кромки — мм (L) | 16.1 mm |
| Толщина пластины — мм (S) | 6.35 mm |
| Сплав | T8430 |
| Радиус при вершине — мм (RE) | 1.6 mm |
| Задний угол пластины’ код и угол | N 0° |
| Конструкция пластины | CNMG |
| Размер пластины | 16 |
| Тип пластины | G |
| Обозначение стружколомающей геометрии | NRM |
| Форма пластины | C — ромбическая форма с углом 80° |
| Конструкция инструмента | CN |
| Insert Geometry | Negative |
| ISO | CNMG160616-NRM:T8430 |
