Пластина для точения — позитивная’Material ID: 6756220
Односторонняя позитивная пластина для токарной обработки’ 35° ромбическая с 7° задним углом’ диаметр вписанной окружности 7.94 мм’ 3.18 мм толщина’ 0.8 мм радиус при вершине и точность по ISO G’ сплав T5305′ покрытие MT-CVD’ субстрат WC-Co’ применение по ISO K01 -K15′ чистовая и получистовая обработка заготовок из чугуна
VCGW 130308:T5305
| Описание | Значение |
|---|---|
| Номер EAN | 3603602915863 |
| Номер продукции SAP | 80023576 |
| Обозначение ANSI | VCGW 2.522:T5305 |
| Общая масса — граммы | 4 |

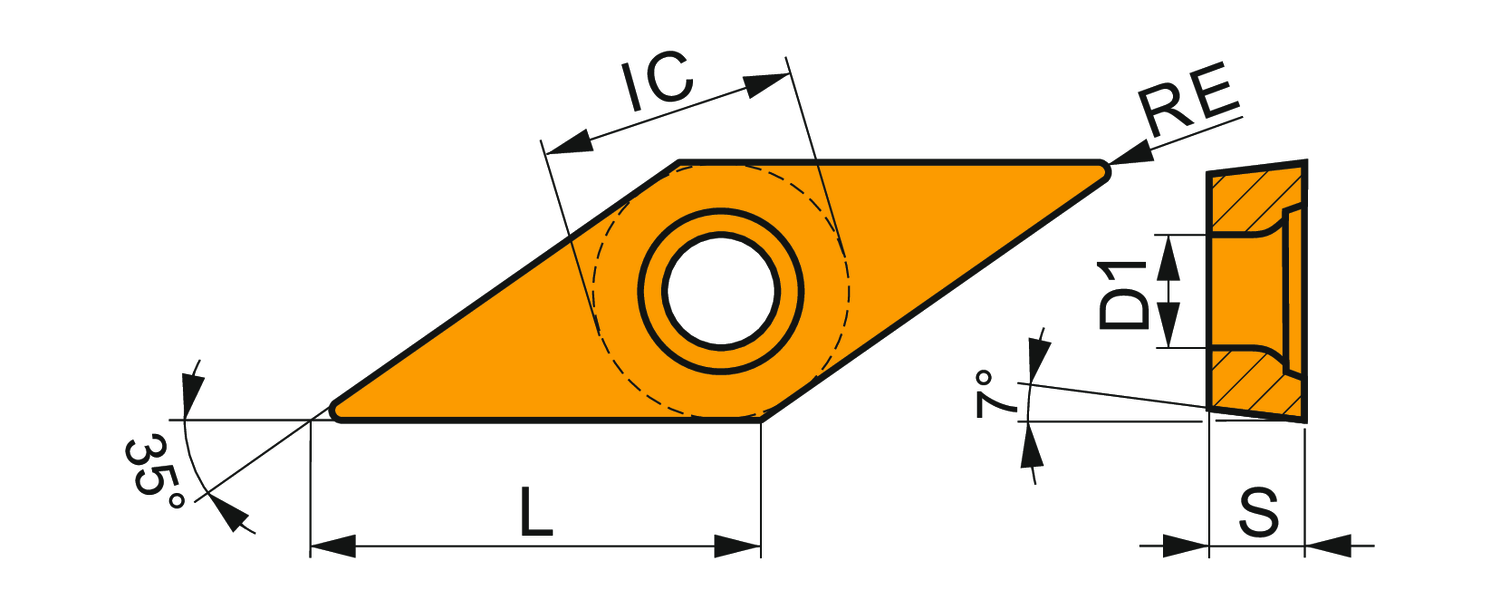

| Диаметр вписанной окружности — мм (IC) | 7.94 mm |
| Диаметр отверстия пластины — мм (D1) | 3.4 mm |
| Длина режущей кромки — мм (L) | 13.8 mm |
| Толщина пластины — мм (S) | 3.18 mm |
| Сплав | T5305 |
| Радиус при вершине — мм (RE) | 0.8 mm |
| Задний угол пластины’ код и угол | C 7° |
| Конструкция пластины | VCGW |
| Размер пластины | 13 |
| Толщина пластины | 03 |
| Тип пластины | W |
| Обозначение стружколомающей геометрии | No chipbreaker |
| Форма пластины | V — ромбическая форма с углом 35° |
| Конструкция инструмента | VC |
| Insert Geometry | Positive |
| ISO | VCGW130308:T5305 |
