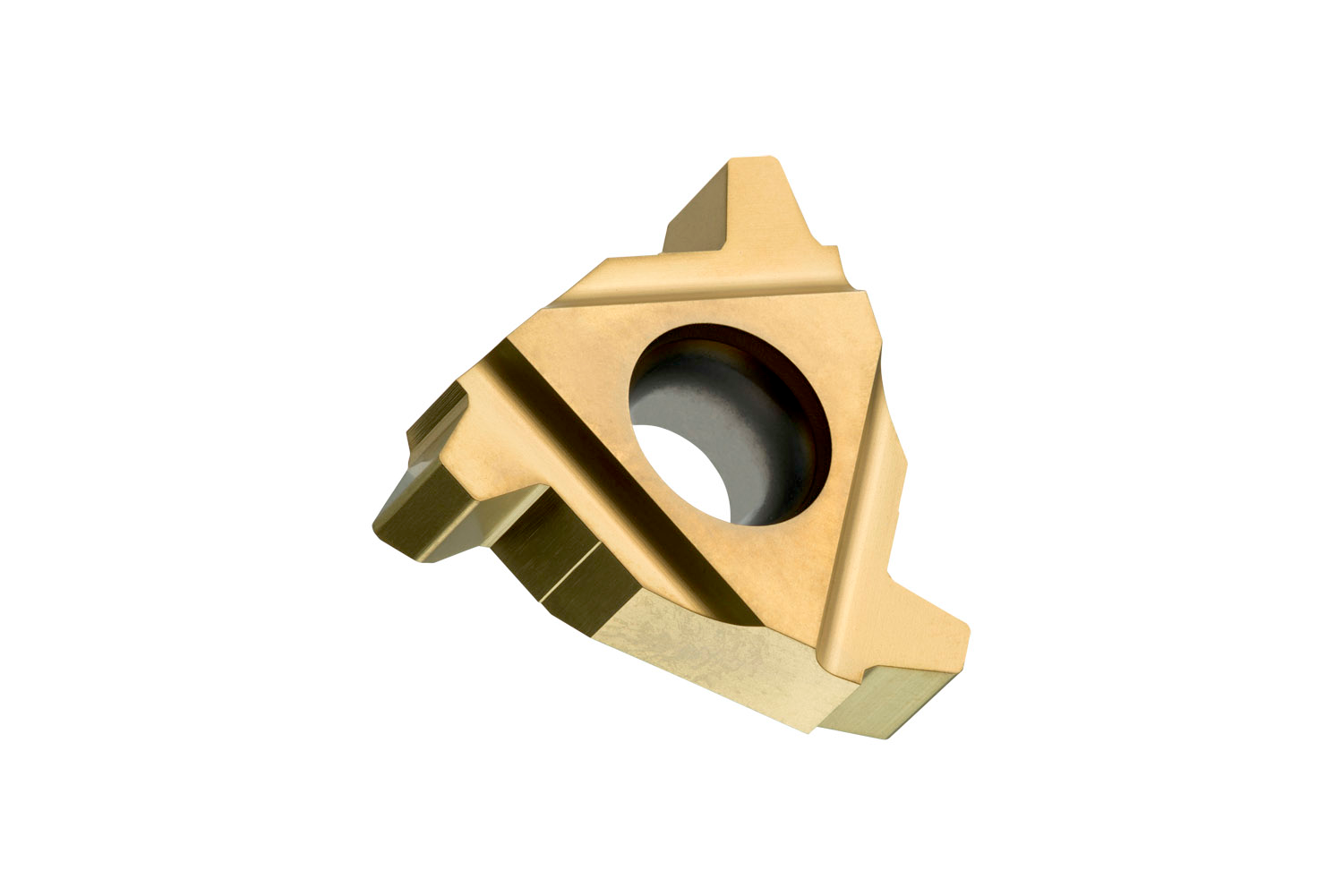

Пластина для обработки резьбы с наружным полным профилем — резьба ACME 29°’Material ID: 6755361
Односторонние пластины для точения резьбы’ треугольной формы с диаметром вписанной окружности 12.7 мм’ для левосторонней обработки профиля наружной резьбы ACME от 5 TPI’ T8030 с PVD покрытием’ мелкозернистый WC-Co субстрат’ применение по ISO P25-P40/M20-M35 и K20-K40 для обработки заготовок из конструкционных сталей’ нержавеющих сталей и чугуна
TN 22EL050ACME:T8030
| Описание | Значение |
|---|---|
| Номер EAN | 3603602907271 |
| Номер продукции SAP | 80017877 |
| Обозначение ANSI | TN 22EL050ACME:T8030 |
| Общая масса — граммы | 13.5 |
| Диаметр вписанной окружности — мм (IC) | 12.7 mm |
| Длина режущей кромки — мм (L) | 22 mm |
| Толщина пластины — мм (S) | 4.71 mm |
| Сплав | T8030 |
| Количество витков на дюйм (TPI) | 5 |
| Дистанция профиля по оси X — мм (PDX) | 2.3 mm |
| Дистанция профиля по оси Y — мм (PDY) | 2 mm |
| Конструкция пластины | TN ACME EXT |
| Размер пластины | 22 |
| Тип резьбы | Внутр. |
| Тип резьбы | ACME |
| ISO | TN22EL050ACME:T8030 |
