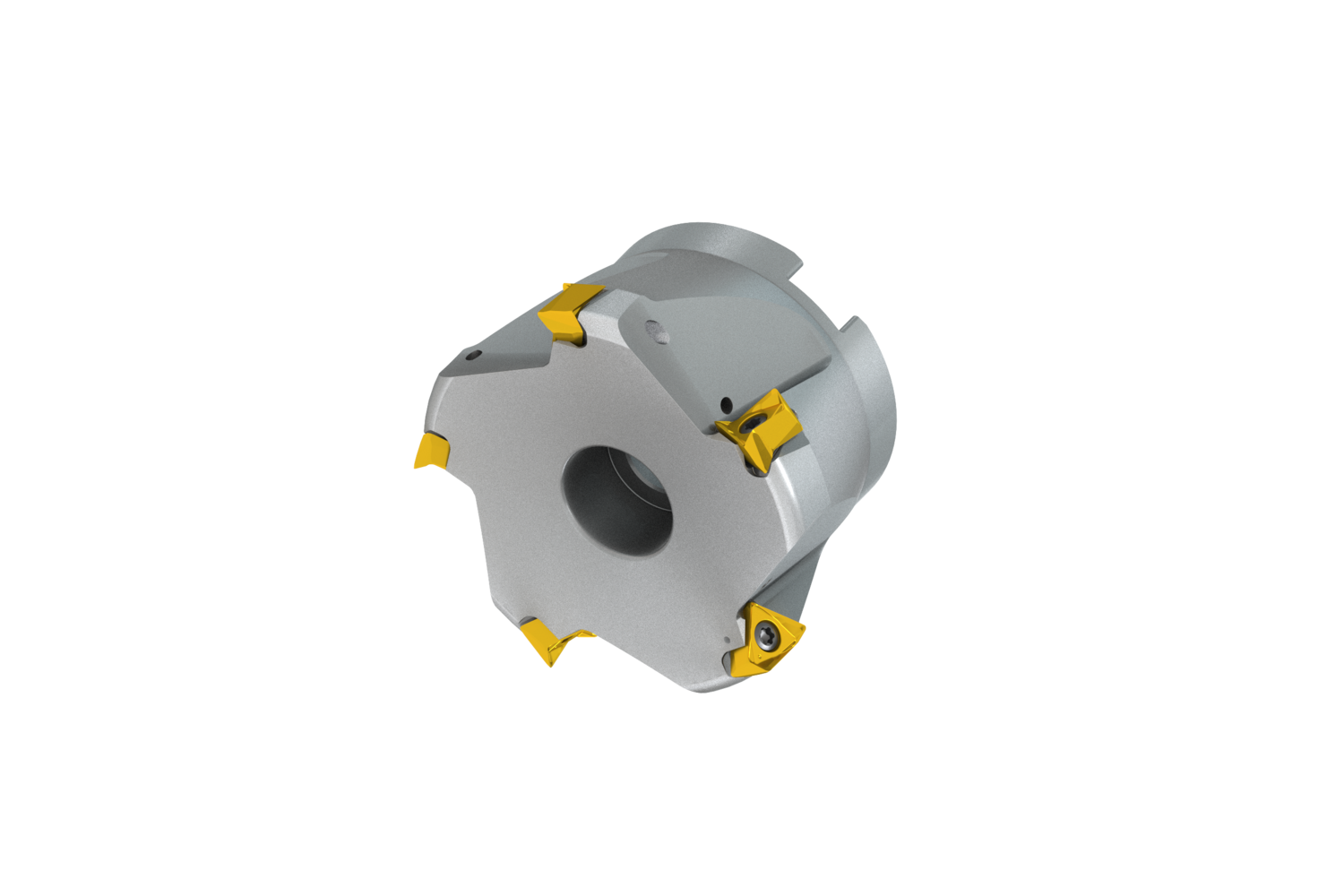

Торцевая фреза — фрезерование прямоугольных уступов’Material ID: 8020905
Торцевая фреза для обработки уступов с двойной негативной геометрией’ количество зубьев 5 -TNGX 1606.. двухсторонние пластины’ диаметр фрезы от 80mm с 90° углом в плане и 27mm насадным хвостовиком с пазом в соответствии с DIN 8030-A’ 50mm вылет’ внутренний подвод СОЖ и переменный шаг зубьев для фрезерования плоскостей’ неглубокого фрезерования карманов и уступов’ неглубокого фрезерования пазов и фрезерования с винтовой интерполяцией в предварительно обработанном отверстии
80A05R-S90TN16-C
| Описание | Значение |
|---|---|
| Номер EAN | 3603603844513 |
| Номер продукции SAP | 86037883 |
| Обозначение ANSI | 80A05R-S90TN16-C |
| Серия инструмента | ECON TN |
| Общая масса — граммы | 1159.3 |
| Диаметр резания — мм (DC) | 80 mm |
| Общая длина — мм (OAL) | 50 mm |
| Диаметр соединения со стороны станка — мм (DCON MS) | 27 mm |
| Диаметр отверстия под винт — мм (DCCB) | 22.1 mm |
| Функциональная длина — мм (LF) | 50 mm |
| Ширина шпоночного паза — мм (KWW) | 12.4 mm |
| Глубина шпоночного паза — мм (KWD) | 7 mm |
| Радиальный передний угол | -16 |
| Осевой передний угол | -9.5 |
| Эффективное количество периферийных режущих кромок | 5 |
| Переменный шаг | Да |
| Максимальная частота вращения | 11000 |
| Чистая масса — граммы | 1021 |
| Конструкция инструмента | STN16 |
| Количество режущих кромок пластины | 5 |
| ISO | 80A05R-S90TN16-C |
