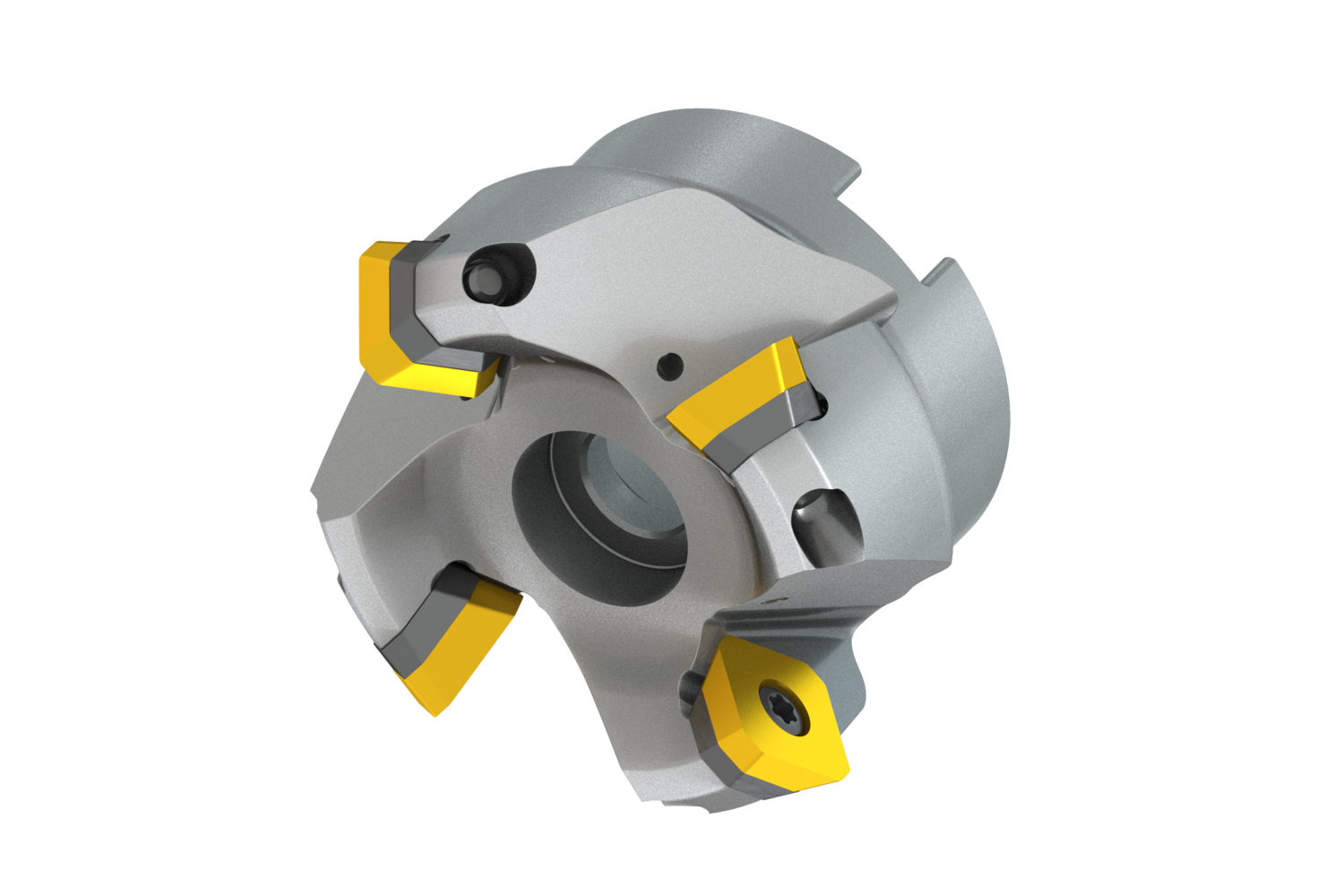

VER SD13 45° торцевая фреза с позитивной геометрией и внутренним подводом СОЖ’Material ID: 8202730
Торцевая фреза с позитивно-негативной геометрией’ количество зубьев 4 -SDET 13T3..’ SDMT 13T3.. или XDET 13T3.. односторонние пластины’ диаметр фрезы от 50mm до 63.5mm с 45° углом в плане и 22mm насадным хвостовиком с пазом в соответствии с DIN 8030-A’ 40mm рабочая длина и’ внутренний подвод СОЖ и переменный шаг зубьев для фрезерования плоскостей и фрезерования фасок с максимальной глубиной резания 6.4mm
50A04R-S45SD13F-C
| Описание | Значение |
|---|---|
| Номер EAN | 3603603977211 |
| Номер продукции SAP | 86038938 |
| Обозначение ANSI | 50A04R-S45SD13F-C |
| Общая масса — граммы | 514.7 |
| Максимальный диаметр резания — мм (DCX) | 63.5 mm |
| Диаметр резания — мм (DC) | 50 mm |
| Диаметр соединения со стороны станка — мм (DCON MS) | 22 mm |
| Диаметр отверстия под винт — мм (DCCB) | 18 mm |
| Функциональная длина — мм (LF) | 40 mm |
| Ширина шпоночного паза — мм (KWW) | 10.4 mm |
| Глубина шпоночного паза — мм (KWD) | 6.3 mm |
| Радиальный передний угол | -7 |
| Осевой передний угол | 15 |
| Эффективное количество периферийных режущих кромок | 4 |
| Переменный шаг | Да |
| Максимальная частота вращения | 12900 |
| Чистая масса — граммы | 514.7 |
| Конструкция инструмента | SSD13F |
| ISO | 50A04R-S45SD13F-C |
