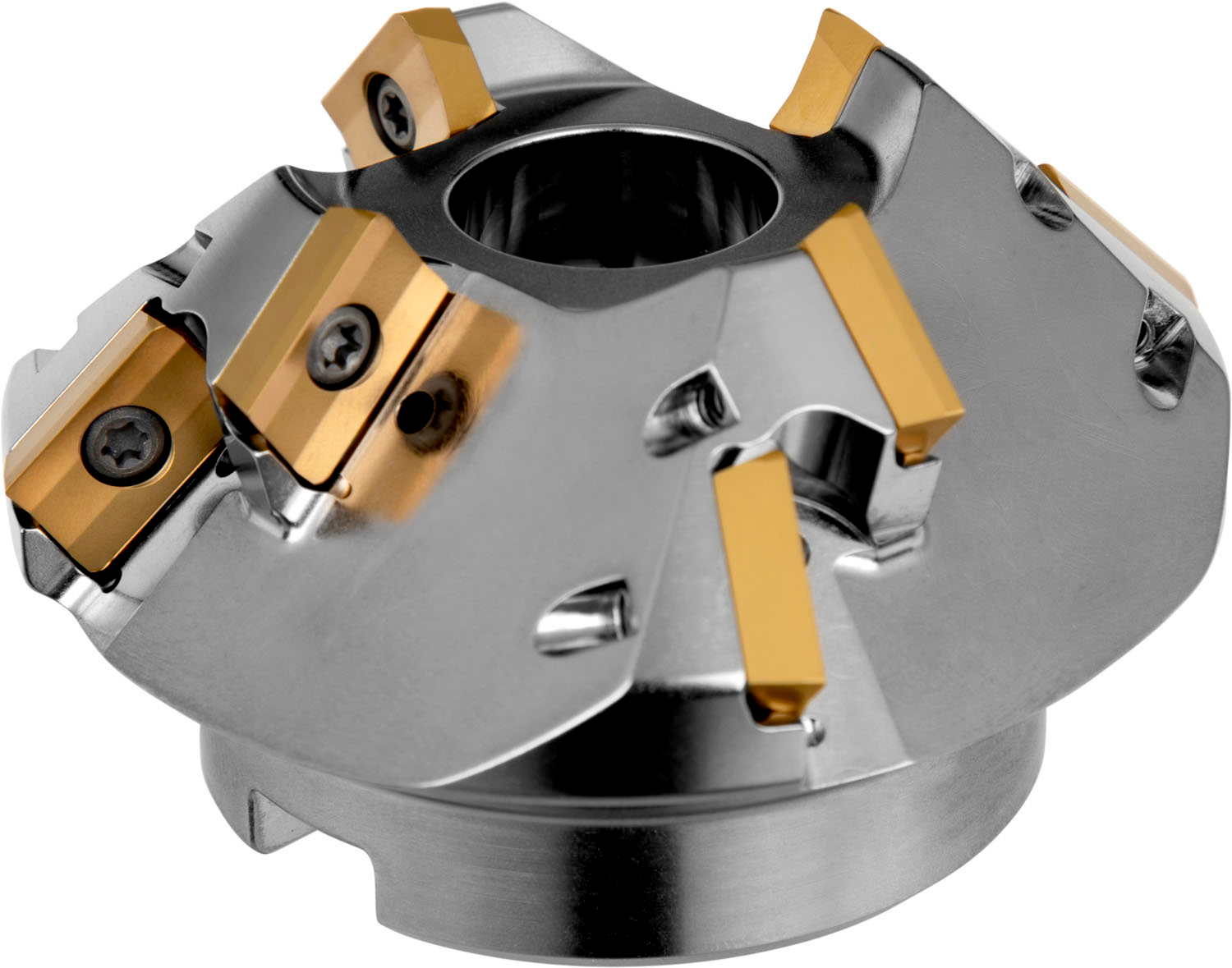

Длиннокромочная насадная фреза — обработка фаски’Material ID: 6760348
Фреза для обработки фасок с позитивно-негативной геометрией’ количество зубьев 8 -XPHT 1604.. односторонние пластины’ диаметр фрезы от 45 до 86.1 мм с 45° углом в плане и 27 мм насадным хвостовиком с пазом в соответствии с DIN 8030′ 50 мм вылет’ внутренний подвод СОЖ и переменный шаг зубьев для фрезерования фасок с максимальной глубиной резания 20 мм
45T04R-S45XP1620-C
| Описание | Значение |
|---|---|
| Номер EAN | 3603602956941 |
| Номер продукции SAP | 86001593 |
| Обозначение ANSI | 45T04R-S45XP1620-C |
| Общая масса — граммы | 1034.9 |
| Диаметр резания — мм (DC) | 45 mm |
| Максимальный диаметр резания — мм (DCX) | 86.1 mm |
| Функциональная длина — мм (LF) | 50 mm |
| Диаметр соединения со стороны станка — мм (DCON MS) | 27 mm |
| Диаметр отверстия под винт — мм (DCCB) | 22 mm |
| Главный угол в плане | 45 |
| Ширина шпоночного паза — мм (KWW) | 12.4 mm |
| Глубина шпоночного паза — мм (KWD) | 7 mm |
| Максимальная глубина резания — мм (APMX) | 20 mm |
| Радиальный передний угол | -6 |
| Осевой передний угол | 2 |
| Количество канавок | 4 |
| Количество пластин (длиннокромочные фрезы) | 8 |
| Переменный шаг | Да |
| Максимальная частота вращения | 13400 |
| Чистая масса — граммы | 1000 |
| Конструкция инструмента | J(T)-SXP16 |
| Количество режущих кромок пластины | 8 |
| ISO | 45T04R-S45XP1620-C |
