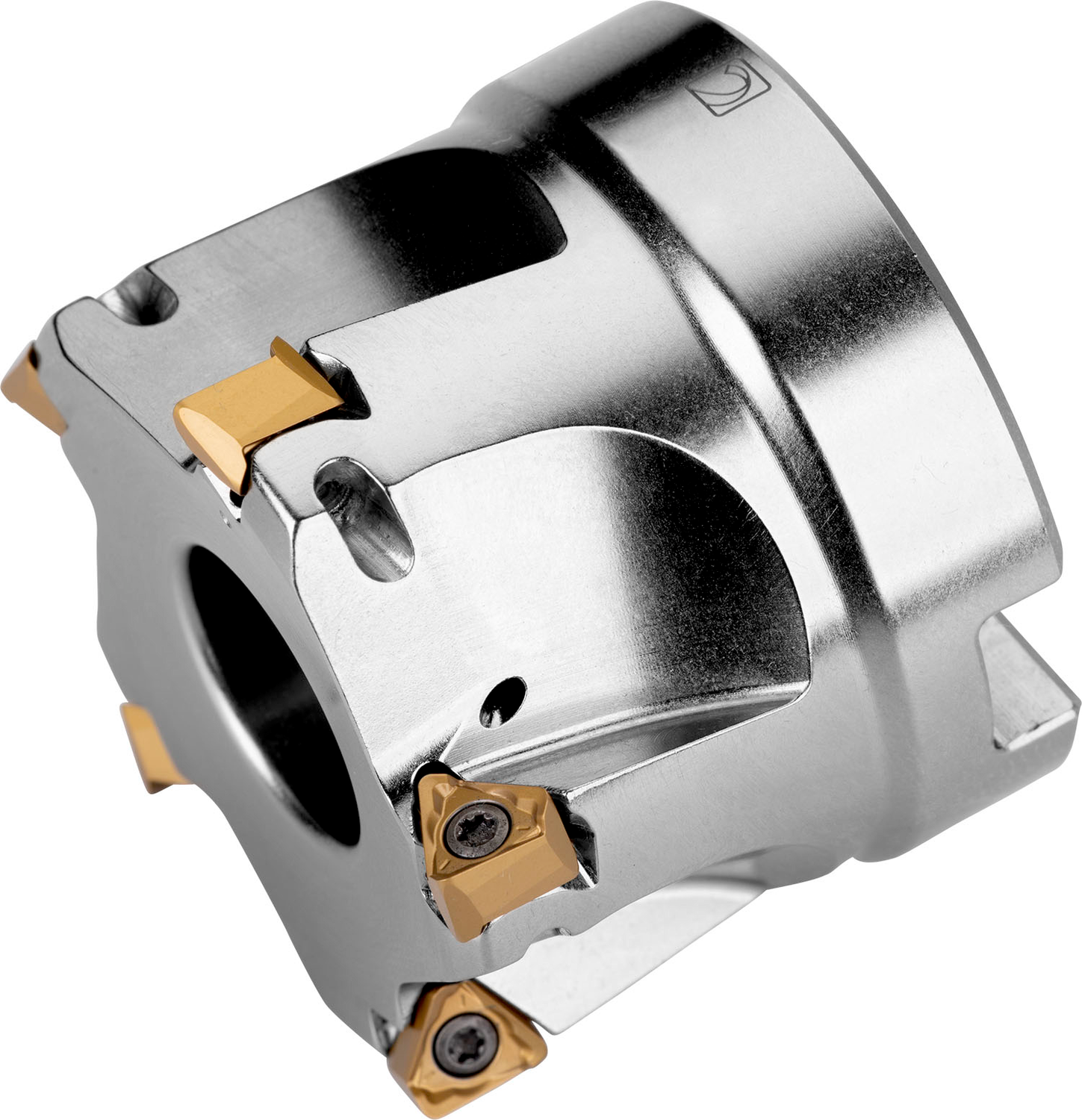

Торцевая фреза — фрезерование прямоугольных уступов’Material ID: 7178522
Торцевая фреза для обработки уступов с двойной негативной геометрией’ количество зубьев 6 -TNGX 1004.. двухсторонние пластины’ диаметр фрезы от 40 мм с 90° углом в плане и 16 мм насадным хвостовиком с пазом в соответствии с DIN 8030-A’ 40 мм вылет’ внутренний подвод СОЖ и переменный шаг зубьев для фрезерования плоскостей’ неглубокого фрезерования карманов и уступов и неглубокого фрезерования пазов с максимальной глубиной резания 5.0 мм
40A06R-S90TN10-C
| Описание | Значение |
|---|---|
| Номер EAN | 3603603173309 |
| Номер продукции SAP | 86027501 |
| Обозначение ANSI | 40A06R-S90TN10-C |
| Серия инструмента | ECON TN |
| Общая масса — граммы | 339 |

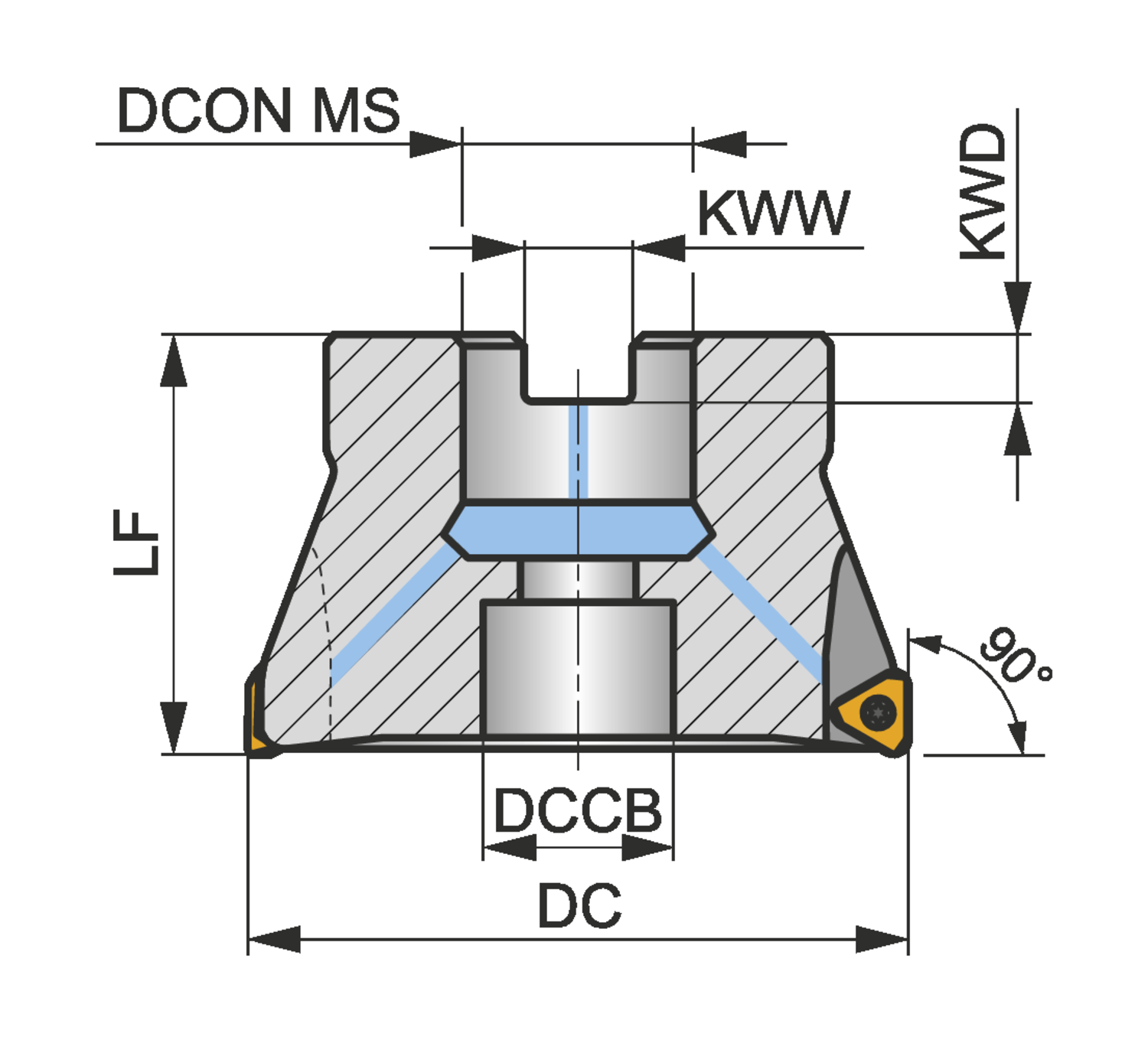

| Диаметр резания — мм (DC) | 40 mm |
| Диаметр соединения со стороны станка — мм (DCON MS) | 16 mm |
| Диаметр отверстия под винт — мм (DCCB) | 14 mm |
| Функциональная длина — мм (LF) | 40 mm |
| Ширина шпоночного паза — мм (KWW) | 8.4 mm |
| Глубина шпоночного паза — мм (KWD) | 5.6 mm |
| Радиальный передний угол | -15 |
| Осевой передний угол | -11 |
| Эффективное количество периферийных режущих кромок | 6 |
| Переменный шаг | Да |
| Максимальная частота вращения | 19500 |
| Чистая масса — граммы | 339 |
| Конструкция инструмента | STN10 |
| Количество режущих кромок пластины | 4 |
| ISO | 40A06R-S90TN10-C |
