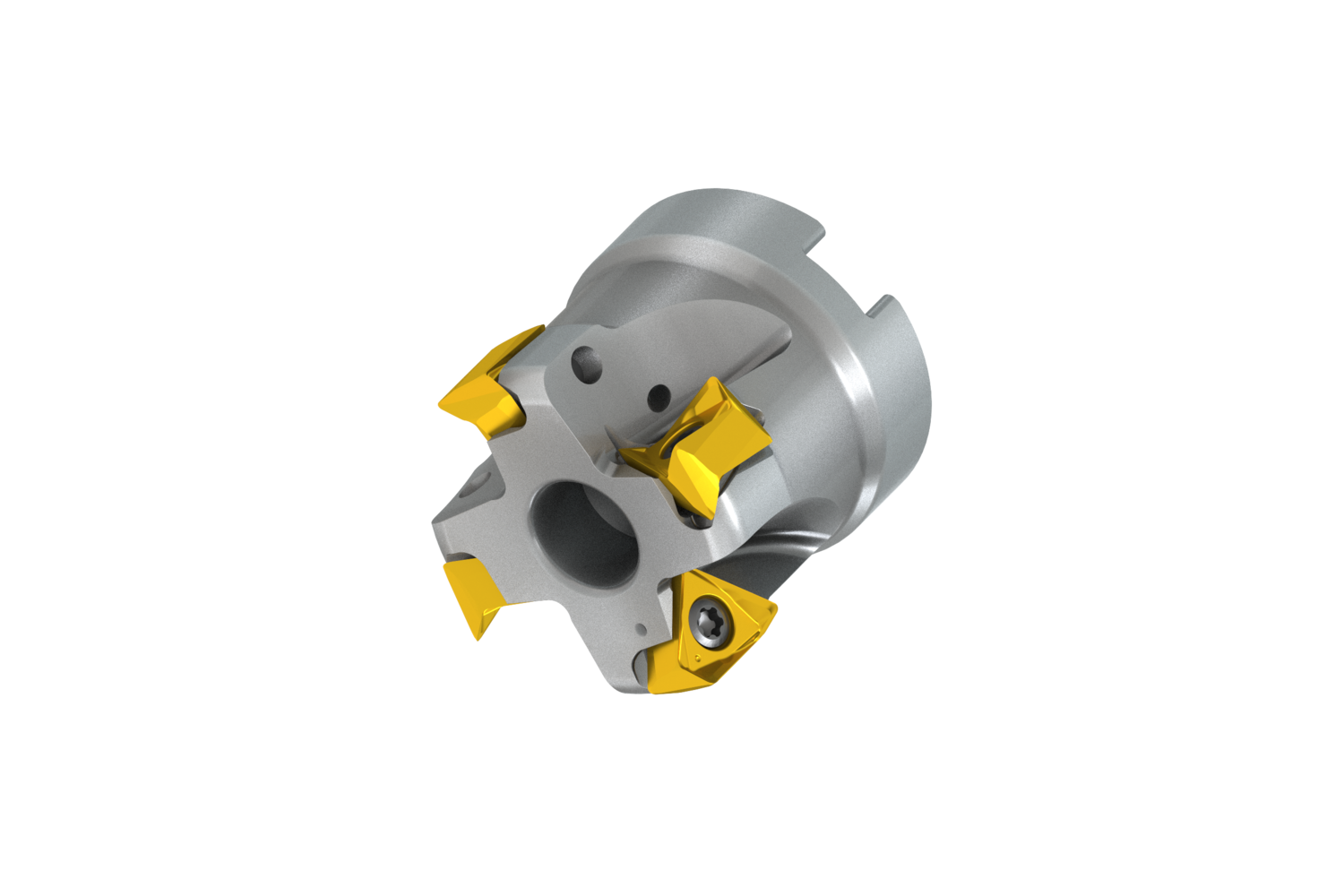

Торцевая фреза — фрезерование прямоугольных уступов’Material ID: 8020900
Торцевая фреза для обработки уступов с двойной негативной геометрией’ количество зубьев 4 -TNGX 1606.. двухсторонние пластины’ диаметр фрезы от 40mm с 90° углом в плане и 16mm насадным хвостовиком с пазом в соответствии с DIN 8030-A’ 40mm вылет’ внутренний подвод СОЖ для фрезерования плоскостей’ неглубокого фрезерования карманов и уступов’ неглубокого фрезерования пазов и фрезерования с винтовой интерполяцией в предварительно обработанном отверстии
40A04R-S90TN16-C
| Описание | Значение |
|---|---|
| Номер EAN | 3603603844469 |
| Номер продукции SAP | 86037878 |
| Обозначение ANSI | 40A04R-S90TN16-C |
| Серия инструмента | ECON TN |
| Общая масса — граммы | 316.6 |
| Диаметр резания — мм (DC) | 40 mm |
| Общая длина — мм (OAL) | 40 mm |
| Диаметр соединения со стороны станка — мм (DCON MS) | 16 mm |
| Диаметр отверстия под винт — мм (DCCB) | 12.4 mm |
| Функциональная длина — мм (LF) | 40 mm |
| Ширина шпоночного паза — мм (KWW) | 8.4 mm |
| Глубина шпоночного паза — мм (KWD) | 5.6 mm |
| Радиальный передний угол | -16 |
| Осевой передний угол | -9.5 |
| Эффективное количество периферийных режущих кромок | 4 |
| Максимальная частота вращения | 16000 |
| Чистая масса — граммы | 199 |
| Конструкция инструмента | STN16 |
| Количество режущих кромок пластины | 4 |
| ISO | 40A04R-S90TN16-C |
