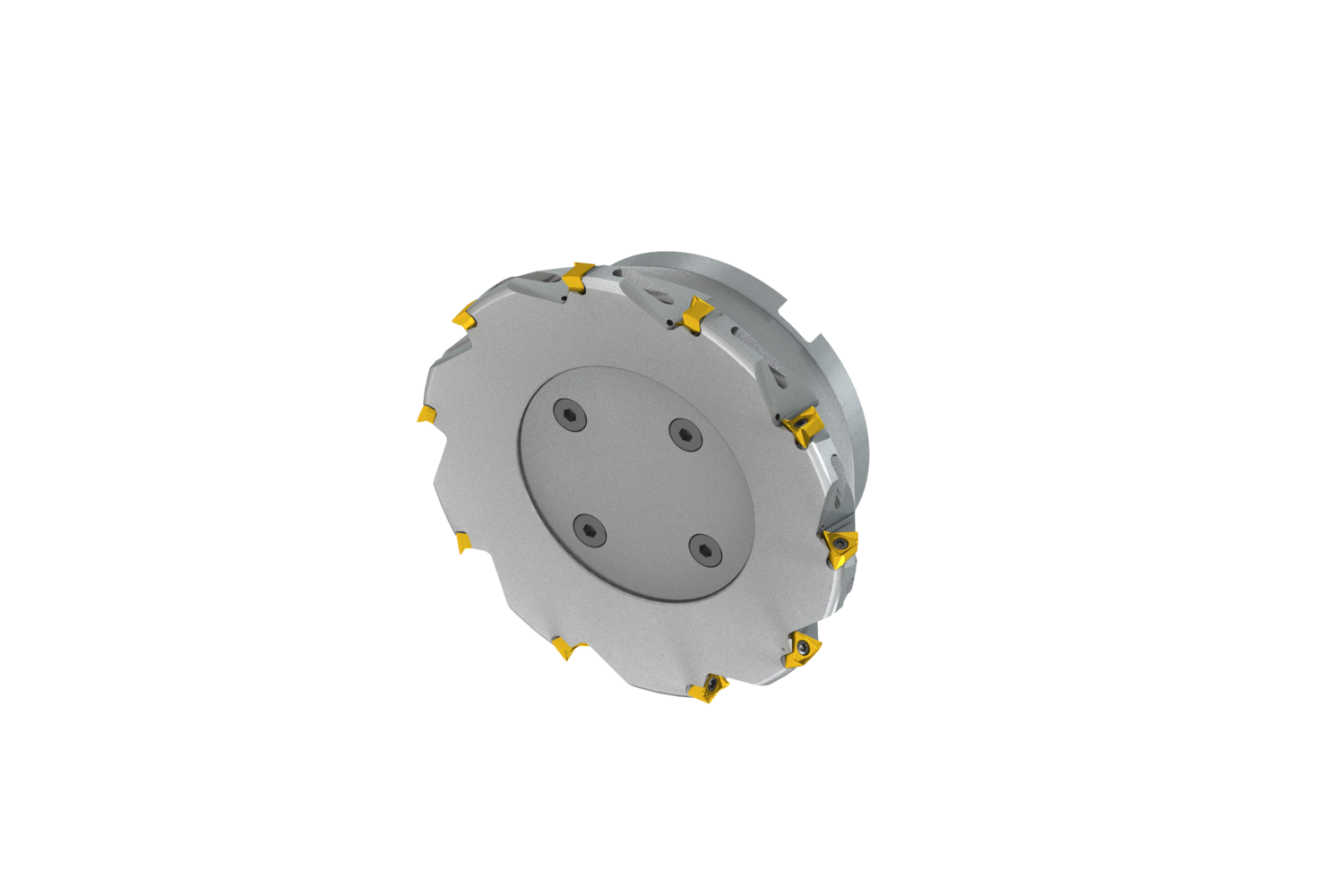

175C10R-S90TN16-C

Торцевая фреза — фрезерование прямоугольных уступов’Material ID: 8020914
Торцевая фреза для обработки уступов с двойной негативной геометрией’ количество зубьев 10 -TNGX 1606.. двухсторонние пластины’ диаметр фрезы от 175mm с 90° углом в плане и 40mm насадным хвостовиком с пазом в соответствии с DIN 8030-C’ 63mm вылет’ внутренний подвод СОЖ и переменный шаг зубьев для фрезерования плоскостей’ неглубокого фрезерования карманов и уступов’ неглубокого фрезерования пазов и фрезерования с винтовой интерполяцией в предварительно обработанном отверстии

ОписаниеЗначение
Номер EAN3603603844605
Номер продукции SAP86037892
Обозначение ANSI175C10R-S90TN16-C
Серия инструментаECON TN
Общая масса — граммы6886.9

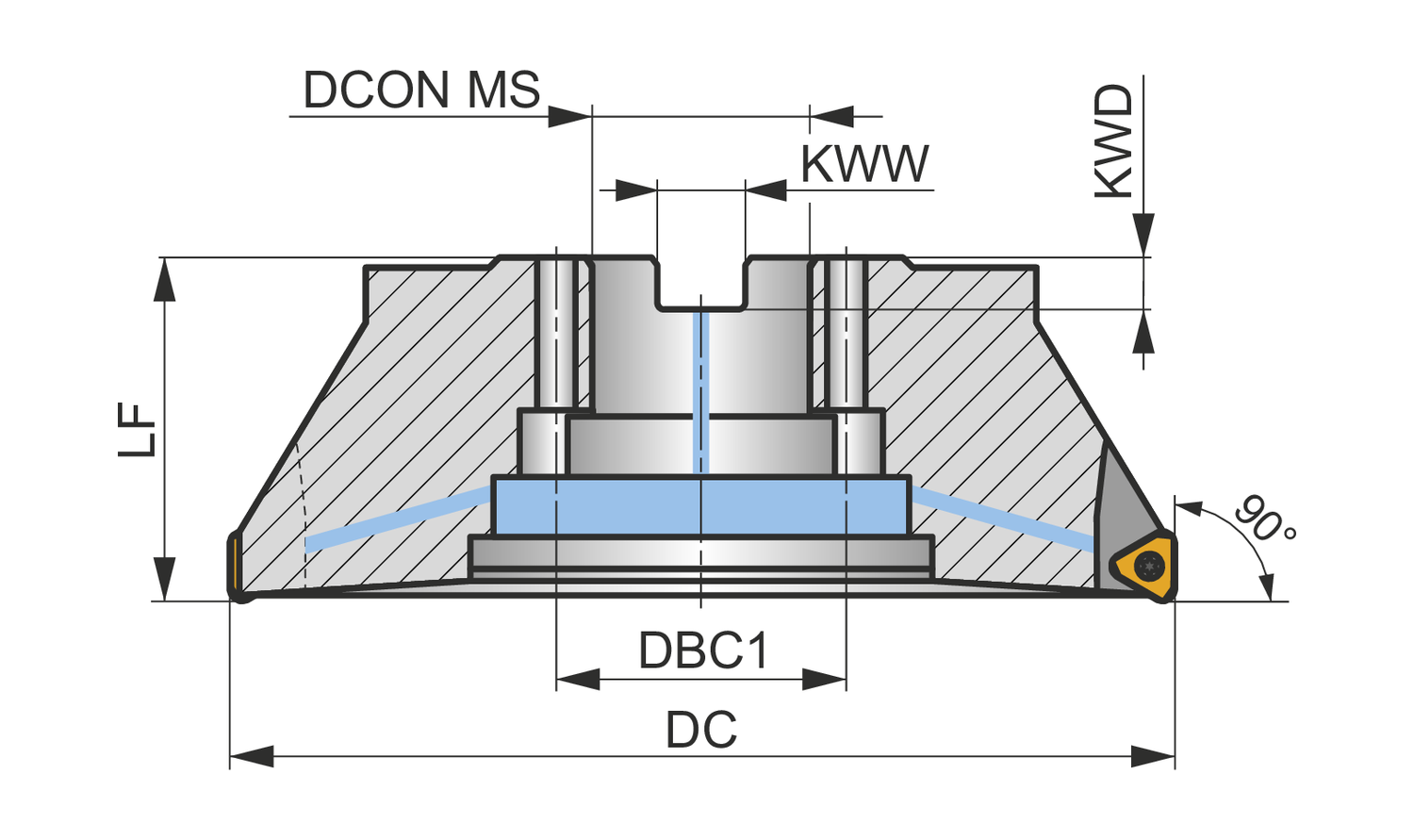

Диаметр резания — мм (DC)175 mm
Общая длина — мм (OAL)63 mm
Диаметр соединения со стороны станка — мм (DCON MS)40 mm
Диаметр окружности болтов — мм (DBC1)66.7 mm
Функциональная длина — мм (LF)63 mm
Ширина шпоночного паза — мм (KWW)16.4 mm
Глубина шпоночного паза — мм (KWD)9.2 mm
Радиальный передний угол-16
Осевой передний угол-9.5
Эффективное количество периферийных режущих кромок10
Переменный шагДа
Максимальная частота вращения7500
Чистая масса — граммы5985
Конструкция инструментаSTN16
Количество режущих кромок пластины10
ISO175C10R-S90TN16-C
