Product documentation

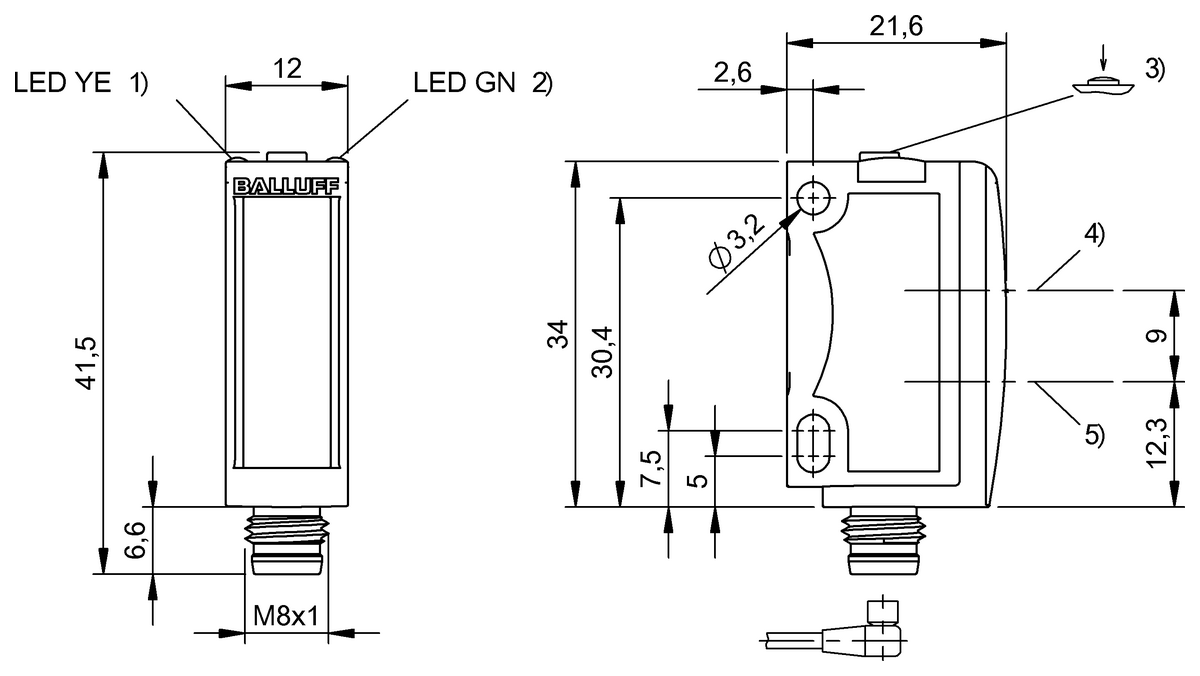

Technical drawing
| Special characteristics | Washdown |
| Series | 6K |
| Dimension | 12 x 41.5 x 21.6 mm |
| Interface | Analog, voltage 1…10 Vlinear rising/fallingPNP NO/NC |
| Principle of operation | Photoelectric distance sensor BOD |

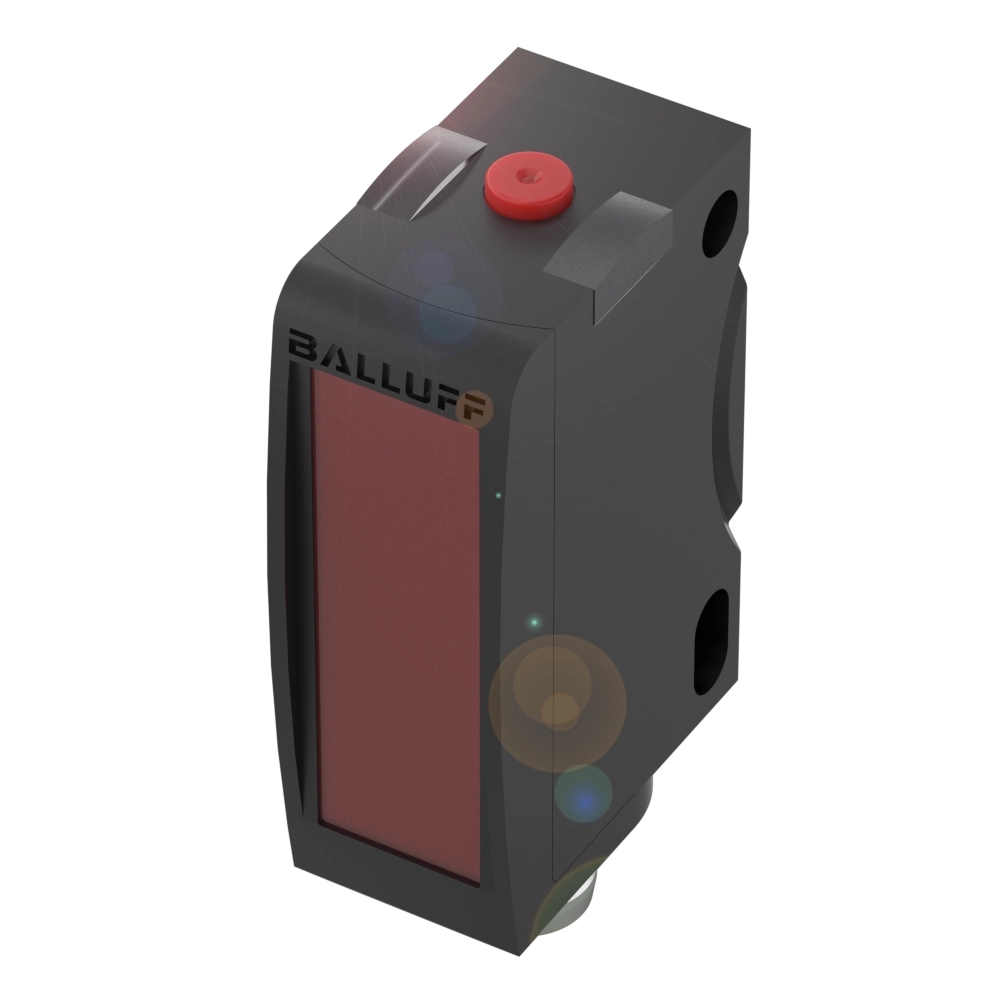

BOD001Z
| Special characteristics | Washdown |
| Series | 6K |
| Dimension | 12 x 41.5 x 21.6 mm |
| Interface | Analog, voltage 1…10 Vlinear rising/fallingPNP NO/NC |
| Principle of operation | Photoelectric distance sensor BOD |
| Principle of optical operation | Triangulation |
| Beam characteristic | Divergent |
| Light type | LED Red light |
| Light spot size | Ø 5 mm at 50 mm |
| Range | 10…85 mm |
| Accuracy | ±0.8 % FS |
| Repeat accuracy | 0.59 % FS |
| Resolution | ≤ 0.15 mm |
| Connection | Connector, M8x1-Male, 4-pin |
| Housing material | ABS |
| Operating voltage Ub | 13…30 VDC |
| Approval/Conformity | CEcULusEcolabWEEE |
