Product documentation

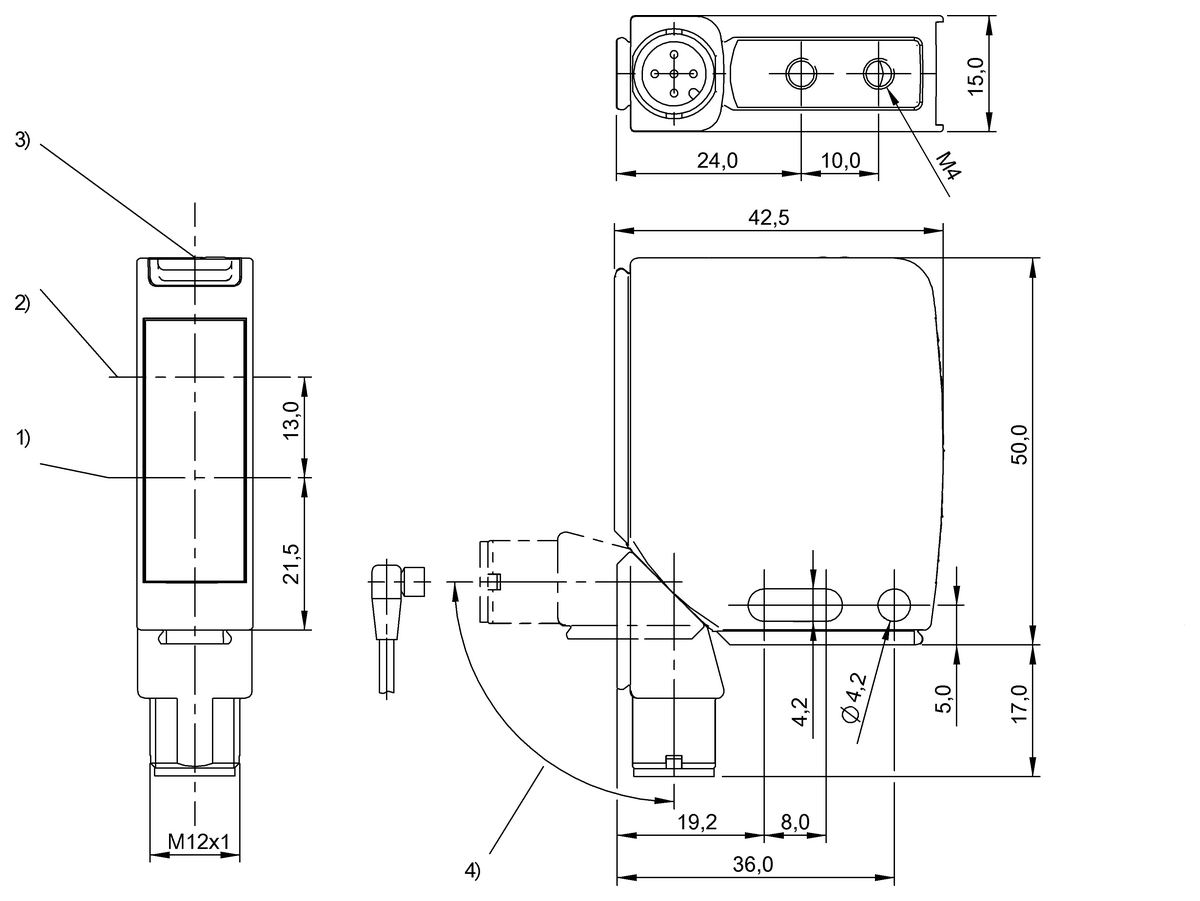

Technical drawing
| Series | 21M |
| Dimension | 15 x 42.5 x 50 mm |
| Interface | Analog, current 4…20 mAlinear increasing2x PNP/NPN NO/NC |
| Principle of operation | Photoelectric distance sensor BOD |
| Principle of optical operation | Triangulation |
BOD000R
| Series | 21M |
| Dimension | 15 x 42.5 x 50 mm |
| Interface | Analog, current 4…20 mAlinear increasing2x PNP/NPN NO/NC |
| Principle of operation | Photoelectric distance sensor BOD |
| Principle of optical operation | Triangulation |
| Beam characteristic | Collimated |
| Light type | Laser Red light |
| Light spot size | Ø 1 mm at 200 mm |
| Range | 20…200 mm Adjustable |
| Accuracy | ±1 % FS |
| Repeat accuracy | 1 % FS |
| Resolution | 100…200 µm |
| Connection | Connector, M12x1-Male, 5-pin |
| Housing material | Zinc, Die castingAluminum |
| Operating voltage Ub | 18…30 VDC |
| Approval/Conformity | CEUKCAcULusWEEE |
