Product documentation
Technical drawing
| Dimension | Ø 12 x 65 mm |
| Style Housing | M12x1 |
| Installation | for flush mounting |
| Range | 0.2…3.5 mm |
| Interface | IO-Link 1.112 bits |

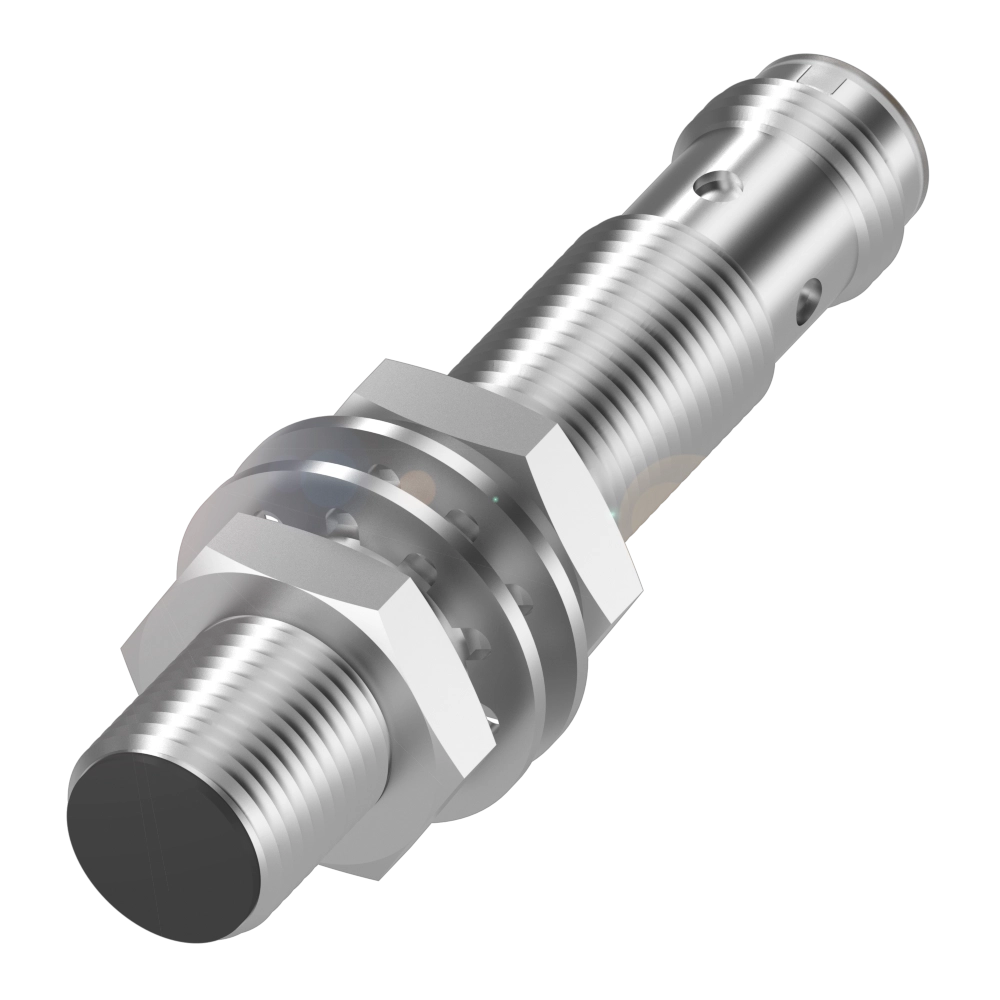

BAW004M
| Dimension | Ø 12 x 65 mm |
| Style Housing | M12x1 |
| Installation | for flush mounting |
| Range | 0.2…3.5 mm |
| Interface | IO-Link 1.112 bits |
| Output characteristic | falling on approach |
| Limit frequency –3 dB | 1000 Hz |
| Repeat accuracy | ±7 µm |
| Non-linearity max. | ±35 µm |
| Housing material | Brass, Nickel-free coated |
| Material sensing surface | PBT |
| Connection | Connector, M12x1-Male, 4-pin |
| Operating voltage Ub | 18…30 VDC |
| Ambient temperature | -40…80 °C |
| IP rating | IP67 |
| Approval/Conformity | CEUKCAcULusWEEE |
