Product documentation

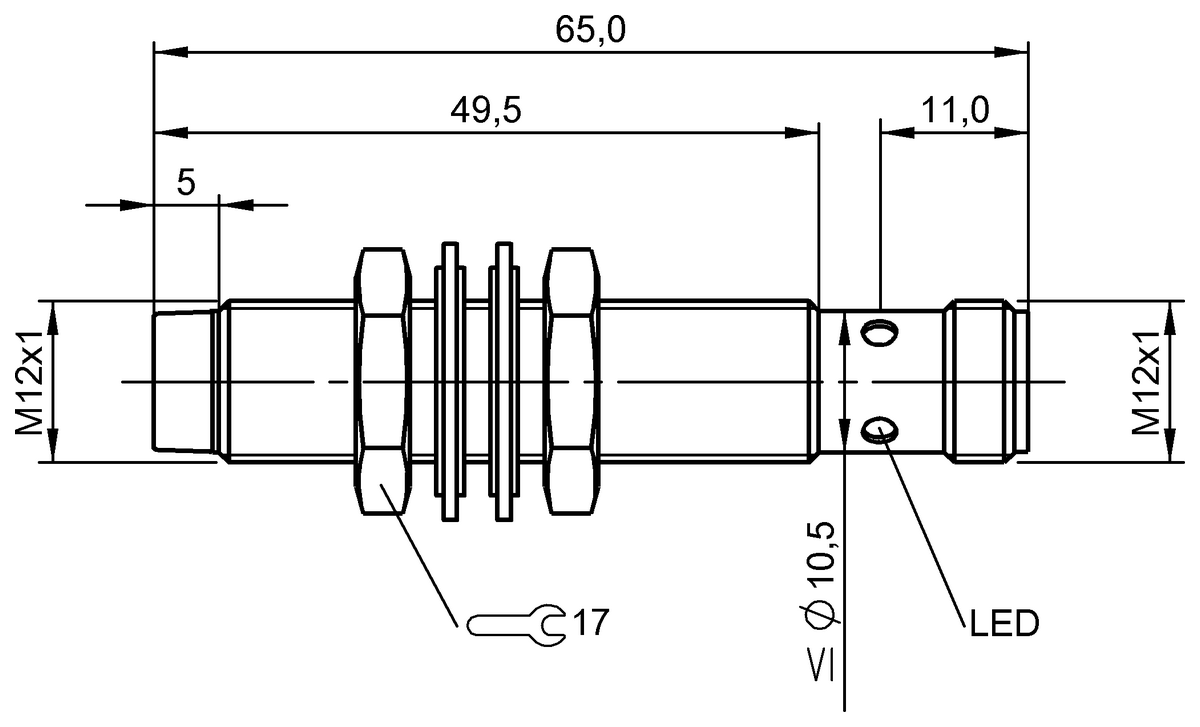

Technical drawing
| Dimension | Ø 12 x 65 mm |
| Style Housing | M12x1 |
| Installation | non-flush |
| Range | 1…4 mm |
| Analog output | Analog, current 4…20 mA |
BAW003N
| Dimension | Ø 12 x 65 mm |
| Style Housing | M12x1 |
| Installation | non-flush |
| Range | 1…4 mm |
| Analog output | Analog, current 4…20 mA |
| Output characteristic | falling on approach |
| Limit frequency –3 dB | 500 Hz |
| Repeat accuracy | ±8 µm |
| Non-linearity max. | ±120 µm |
| Housing material | Brass, nickel-plated |
| Material sensing surface | PBT |
| Connection | Connector, M12x1-Male, 3-pin |
| Operating voltage Ub | 10…30 VDC |
| Ambient temperature | -10…70 °C |
| IP rating | IP67 |
| Approval/Conformity | CEUKCAcULusWEEE |
